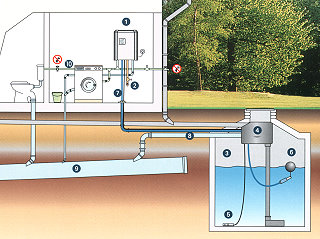

Die Grafik zeigt Ihnen die wichtigsten Komponenten. Die eigentliche Anlage beginnt bei der Umleitung des Wassers aus dem Regenfallrohr in den Speicher. Dazu werden sogenannte Regensammler in das Fallrohr eingebaut. Alternativ kann das Dachablaufwasser durch einen Filterschacht in die Speicherzisterne - meist ein Erdtank - geleitet werden.




Im Haus selbst müssen zwei Wasserkreisläufe vorgesehen sein, einer für Trinkwasser, der zweite zur Betriebswassernutzung, beispielsweise für WC-Spülung, Waschmaschine oder Garten-Zapfstelle.

Alles weitere regelt der Regenwassermanager für Sie. Bei Betriebswassernachfrage pumpt er das Regenwasser über die schwimmende Entnahmeleitung aus der Zisterne in den Betriebswasserkreislauf. Geht der Betriebswasservorrat zur Neige, erhält der Regenwassermanager eine Rückmeldung. Er schaltet dann automatisch um auf Trinkwasserbetrieb. Das heißr, in diesem Fall fließt Trinkwasser durch die Betriebswasserleitung. Aber nur solange, bis wieder ausreichend Regenwasser aufgefangen wurde. Der Regenwassermanager schaltet dann zurück auf Betriebswasserbetrieb.

Anlagenbeispiel:



01 Regenwassermanager
02 Anschluss Trinkwassernachspeisung
03 Regenwasserzisterne
04 Feinfilter
05 Schwimmschalter
06 Schwimmende Entnahme
07 Regenwasserleitung, gefiltert
08 Überlaufleitung
09 Abwasserkanal
10 Regenwasserdrucklteitung


[Zurück]


Quelle: Grundfos®
